伴隨電力電子技術的發展,負載已經不僅限于純阻性、感性或容性等線性負載,出現了許多非線性負載。市電系統作為公共電網,連接了成千上萬種線性和非線性負載,其中一些負載不僅從電網中獲得電能,還會對電網本身造成影響,惡化電網和局部電網的品質,產生電涌高壓尖脈沖、暫態過電壓、電壓下陷、電線噪聲、頻率偏移、持續低電壓、市電中斷等對電腦和精密儀器產生干擾或破壞的問題,甚至產生致命性打擊,造成此類負載不能正常工作。市電供應中斷若無及時的后備電源,重要負載停止工作會給企業和個人造成不便或經濟損失。
在電力、通信、金融、交通等行業中,蓄電池作為備用電源在直流系統中起著極其重要的作用。為保證系統的正常運行,蓄電池的測試和維護顯得尤為重要。

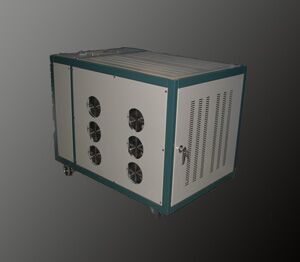

利用該系統可以對蓄電池進行活化和容量檢測。可廣泛應用于發電廠、變電所及其他使用蓄電池的領域??蓱?yīng)用于24V、48V、110V、220V各種規格的蓄電池維護。
該系統采用ATMEL公司精簡指令集(RISC)微處理器ATmega128L為核心,5.7英寸觸摸屏液晶顯示,軟硬件多重冗余,有良好的抗干擾能力。記錄實時放電數據,放電數據可以通過U盤上傳到電腦,方便分析、存檔。

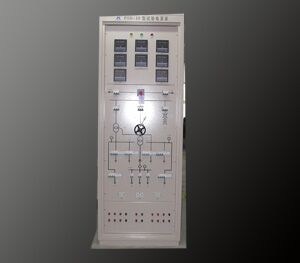

HT-D203型試驗電源屏是我公司依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護檢驗條例》和電力工業部《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品,它為現場繼電保護試驗及其它試驗工作提供了穩定、方便的交直流試驗電源,為提高各種試驗工作的質量、保障人身、設備安全,提供了可靠保證。
隨著電力系統的快速發展,一些設備對直流供電試驗電源提出了更高的要求,我公司順應電力系統發展步伐,在原HT-D203試驗電源屏基礎上對直流部分加以改造,新開發出的HT-D203G試驗電源屏,采用高頻開關電源模塊,使產品檔次上了一個新的臺階。

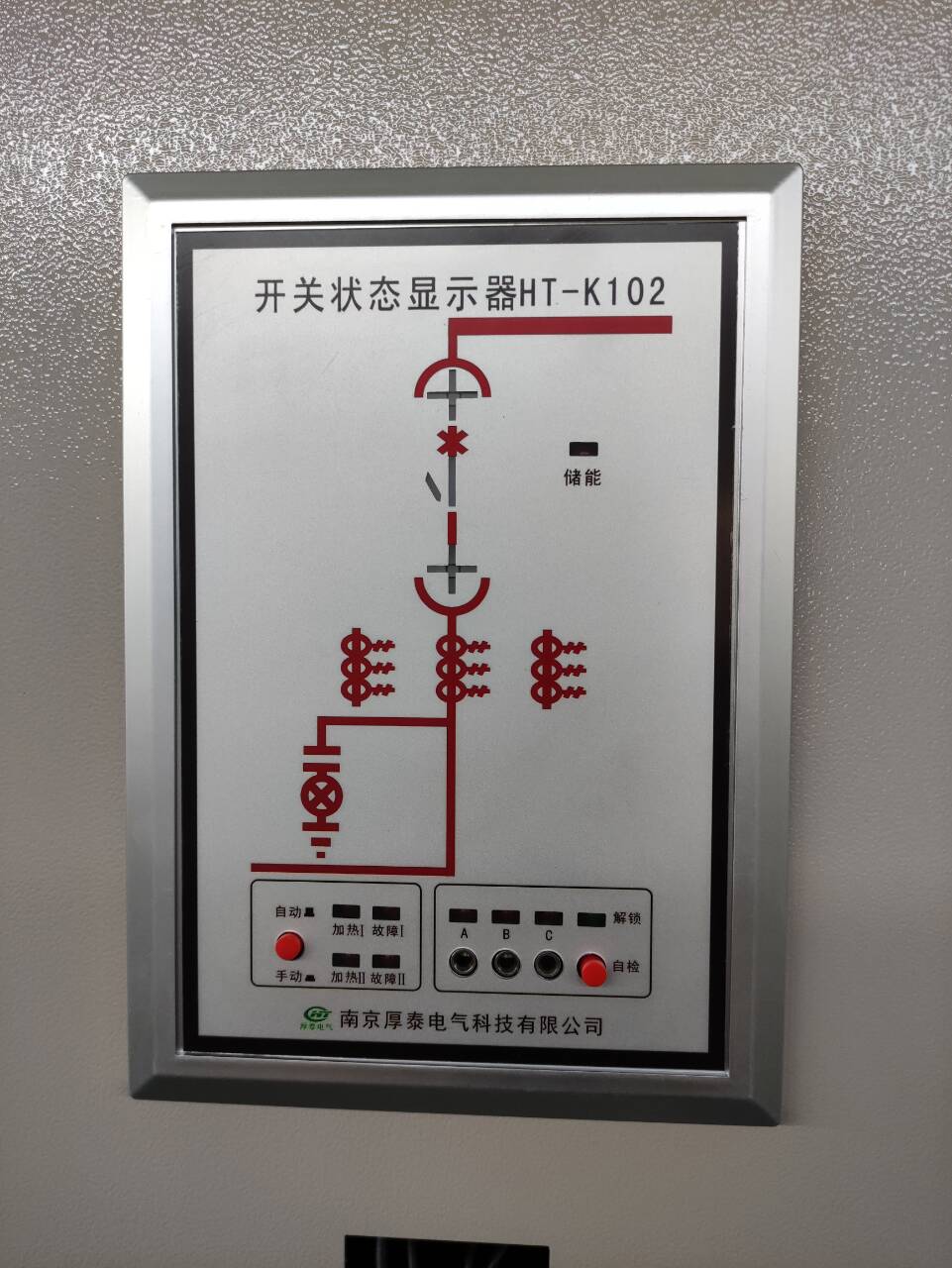

HT-K102型開關狀態顯示儀是針對電力開關柜研制開發的一種新型多功能、
模擬動態指示的裝置。它集一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位
置、彈簧儲能狀態、高壓帶電指示、高壓帶電鎖及溫濕度控制等多功能于一體,指
示功能可分可合,采用面板安裝方式,可根據用戶選用時提供一次方案圖重新設計
面板。
產品性能穩定,結合現場的實際使用環境做了多項改進和革新,適合用于
3~35KV開關柜等場合。適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。

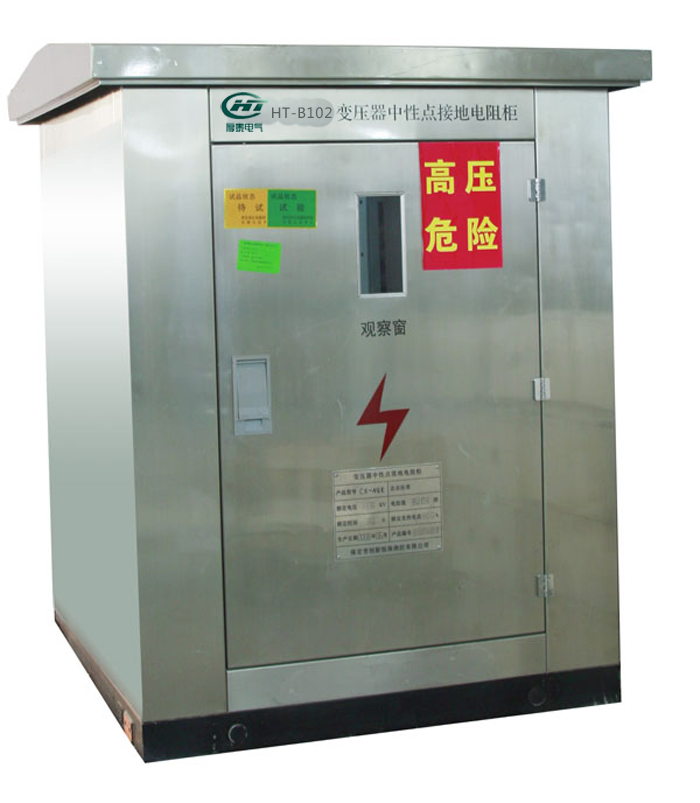

HT-B102-FZG或HT-B102-BZG系列中性點接地電阻柜,適用于6~35kV、50Hz中壓配電電網中,是用于連接變壓器或發電機與大地之間的一種限流保護電氣設備。當配電網內部出現故障時(二相短路、單相接地、單相斷路等),配電網中性點將產生偏移,此時中性點接地電阻將配電網中性點經電阻強制接地并限制其故障電流,使繼電保護設備有足夠時間進行檢測實現跳閘和備用切換,避免配電網和電氣設備遭到破壞。
現在,中性點經電阻接地方式已經寫入電力行業規程中。
DL/T620 -1997 《交流電氣裝置的過電壓保護和絕緣配合》
無線測溫系統采用一臺中心監測計算機,通過RS485工業總線,連接無線式溫度檢測儀,每臺監測儀都具有一個RS485接口,在無中繼電器的情況下,多大128個無線式溫度監測儀可組成一個無線遙測網絡,每臺無線式溫度監測儀相當于一個無線接入點,它可接入6-12只無線溫度傳感器(戶外空曠地域可以接入32到64只),系統的中心計算機在線監測所以無線式溫度監測儀所測量的溫度,下圖顯示了無線溫度遙測網絡的組成。

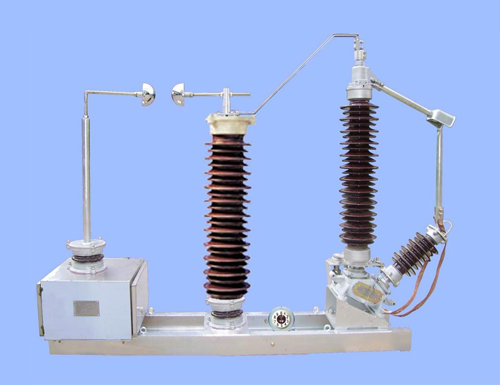

110KV電壓等級以上的變配電系統中,三相變壓器中性點是大電流接地系統。HT-B101系列變壓器中性點接地保護裝置就是為110KV電壓等級以上的變壓器中性點接地而生產的一種保護裝置。
在電力系統發生故障時,非對稱三相故障可以分解為正序分量、負序分量和零序分量,而變壓器線圈中性點接地通道就是零序電流途徑通道,零序保護裝置就是根據零序電壓和零序電流的大小,有選擇地切除故障元件。HT-B101系列變壓器中性點放電間隙保護裝置有高壓?jiǎn)蜗喔綦x開關、中性點避雷器、電流互感器和放電間隙等元件組成。以實現中性點接地或不接地兩種不同的運行方式而設計的,從而避免變壓器中性點因受到雷電沖擊和故障引起電壓升高,對變壓器絕緣造成損害。此產品可以廣泛應用于電力、冶金、化工、煤炭等行業。
型號說明
表2-1
設計
序號 配 置 外型尺寸
寬×高×深 開孔尺寸
寬×高
線路數 通訊
跳閘
12 12 無 483×180×288 444×179
12T 12 有 483×180×288 444×179
28 28 無 483×180×288 444×179
28T 28 有 483×180×288 444×179
44 44 無 483×180×288 444×179
44T 44 有 483×180×288 444×179
60 60 無 483×180×288 444×179
60T 60 有 483×180×288 444×179
3 使用條件
3.1 戶內使用,并且室內通風良好。
3.2 海拔高度≤5Km。
3.3 環境溫度-15~+50℃。
3.4 相對濕度≤95%。
3.5 大氣壓力80~110Kpa。
3.6 周圍介質無導電塵埃與導致金屬或絕

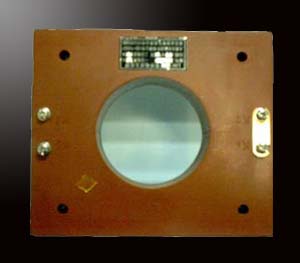

HTLH 系列零序電流互感器是我公司針對電力系統零序電流產生的特點,研制生產
的一種性能穩定,安全可靠的電纜型電流互感器??蓾M足電力系統各種運行方式(中
性點接地、中性點不接地、大電阻接地、小電阻接地、消弧線圈接地)的需要。本公
司作為專業零序電流互感器生產廠家,根據電力系統特點生產的系列零序電流互感器
除滿足一般要求外,還能滿足一些場合的特殊要求,每只互感器可以同時滿足三個變
比要求,同時具備公司常規產品的優良性能及特點。該系列產品已廣泛在電力、冶金、
煤炭、石化、建材等行業的供(配)電系統中大量使用。
HT8102系列智能消諧裝置是我公司針對電力部門和用戶由于鐵磁諧振而時常發生的電壓互感器(PT)燒毀甚至爆炸的惡性事故,在廣泛征求用戶意見的基礎上,新近研制生產的一種智能消諧裝置。它以美國Atmel公司的精簡指令集(RISC)單片微控制器ATmega128為采樣運算、邏輯判斷和控制中心(CPU),經大功率、無觸點消諧元件為出口,以點陣液晶顯示器(LCD)、信號指示燈、觸摸按鍵和微型打印機及RS485現場通訊總線為人機接口,配以智能化的軟件,組成了技術和原理先進、使用簡單方便的“傻瓜型”診斷、消諧、記錄裝置。
該裝置實時顯示系統時鐘及PT開口三角電壓17HZ、25HZ、50HZ、150HZ四種頻率的電壓分量,可以區分過電壓、鐵磁諧振及單相接地,并配置通信接口把各種故障信息傳送至有關部門,適用于無人值守變電站。
